H=200/204mm / 0° multiszelep külső pótkeréktartályhoz - Tomasetto
Cikkszám:
QG2RP
Multiszelep külső pótkeréktartályokhoz
- 200-204/0° multiszelep olyan külső pótkeréktartályokba szerelhető, amelyek magassága 200-204 mm.

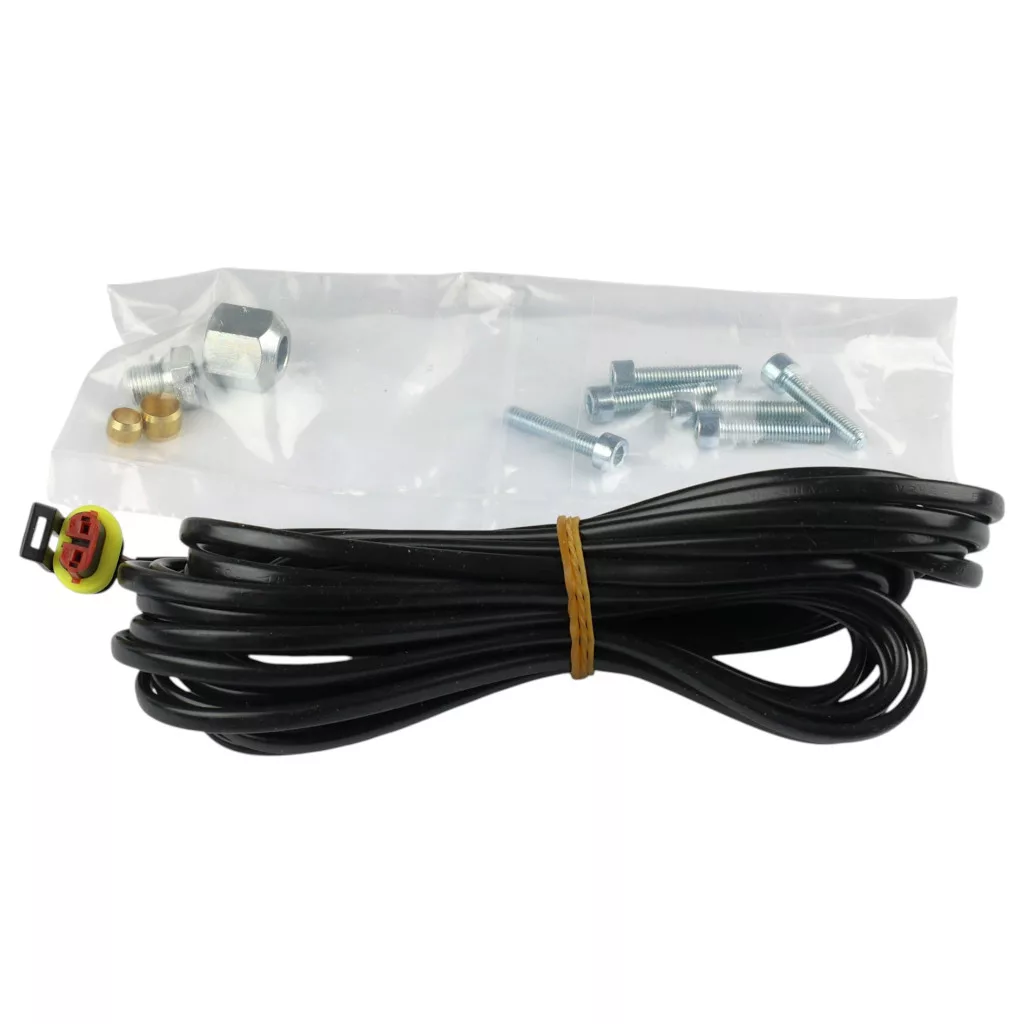

- A multiszelep bemenete a töltőszeleptől 8 mm külső átmérőjű rézcső, amelyhez roppantógyűrű és G1/4" belső menetes hollander is van a dobozban. Használható a DN6-os flexibilis termoplasztikus műanyag cső is a bemenetén, amelyhez kell még egy közdarab.
- Kimenetére 6 mm külső átmérőjű rézcső szerelhető, a dobozban lévő roppantógyűrűvel és M10x1 külső menetes hollanderrel. Közdarabbal ide is illeszthető DN5-ös flexibilis műanyag gázcső.
- A készlet tartalmazza a multiszelep felszereléséhez szükséges 6 db csavart is.
- A gáz elzárását mágnesszelep biztosítja, amelyhez vezeték és csatlakozó is van a csomagban.
- A tartály és multiszelep közötti tömítést a dobozban található tőkarika tömítés biztosítja.
Raktáron2 db
28 005 Ft
Adatok
Kategória:
Gyártó:
Tartály típusa:
H - tartály magassága:
Multiszelep szöge:
Multiszelepházat tartalmaz?:
Elektromos csatlakozó:
Bemeneti cső mérete:
Bemeneti csatlakozóidom:
Kimeneti cső mérete:
Kimeneti csatlakozóidom:
Mágnestekercs teljesítménye:
Mágnestekercs feszültsége:
Tömeg:
1,37 kg/db
Részletek
Multiszelep külső pótkeréktartályokhoz
- A külső pótkeréktartályokat olyan járműveknél használják, amelyeknek a pótkereke kocsiszekrényen kívül, a jármű alá szerelt. A tartály palástján vízszintesen, 0°-ban áll a multiszelep, azaz a toroid tartályokhoz való 0°-os multiszelepeket használjuk.
A tartály magassága (H) a multiszelep kiválasztásának fő szempontja
- A multiszelep kiválasztásának fontos szempontja tartály magassága, vmert különböző magasságokhoz más méretű multiszelepeket gyártanak.
- A legtöbb autóban olyan multiszelepet használnak, amelynek a kivezetése a motor felé 6 mm-es, de nagyobb teljesítményű járművek esetén célszerű a több gáz tárolására képes 8 mm-es rézcsövet használni. Ez utóbbi esetben olyan multiszelepre is van szükség, amelynek a kimenete ehhez a vastagabb csőhöz jó. Ezeket a multiszelepeket SUPER vagy EXTRA kivitelként jelölik a gyártók.

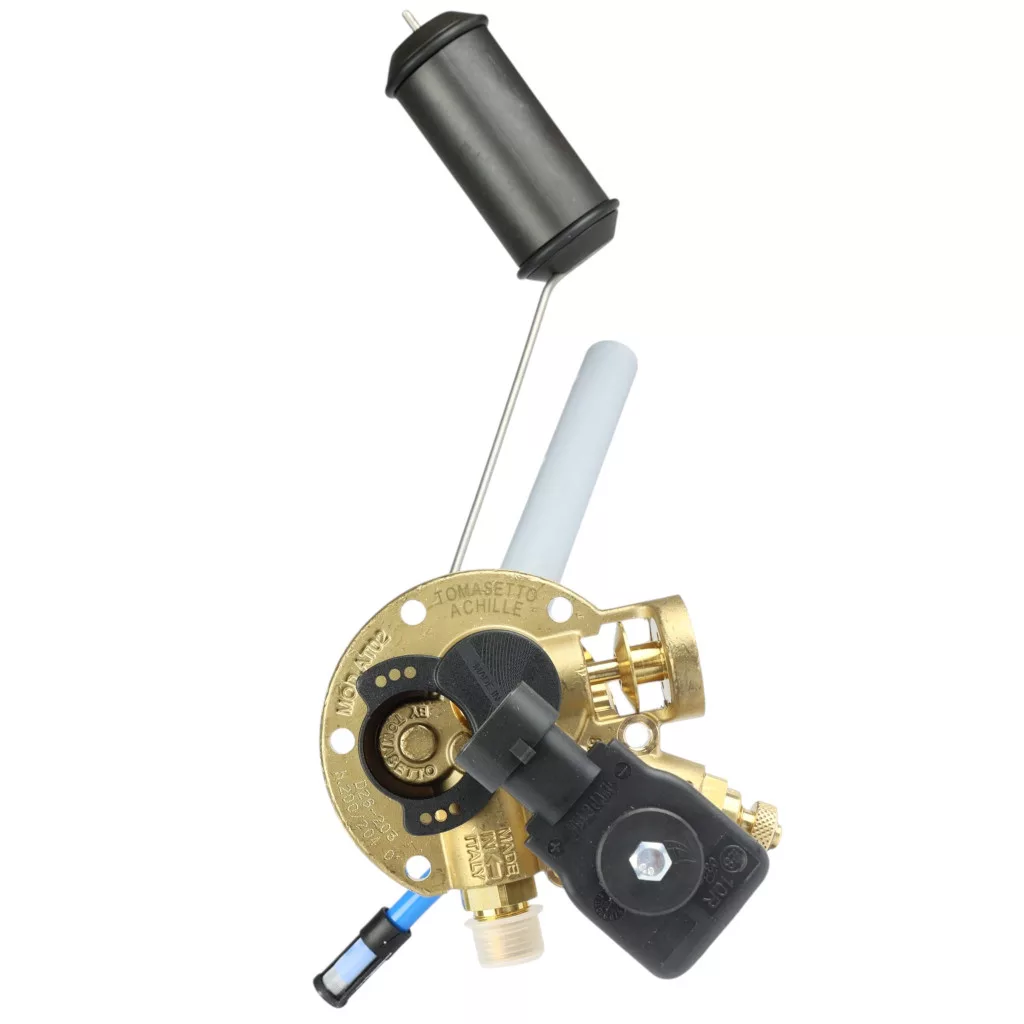

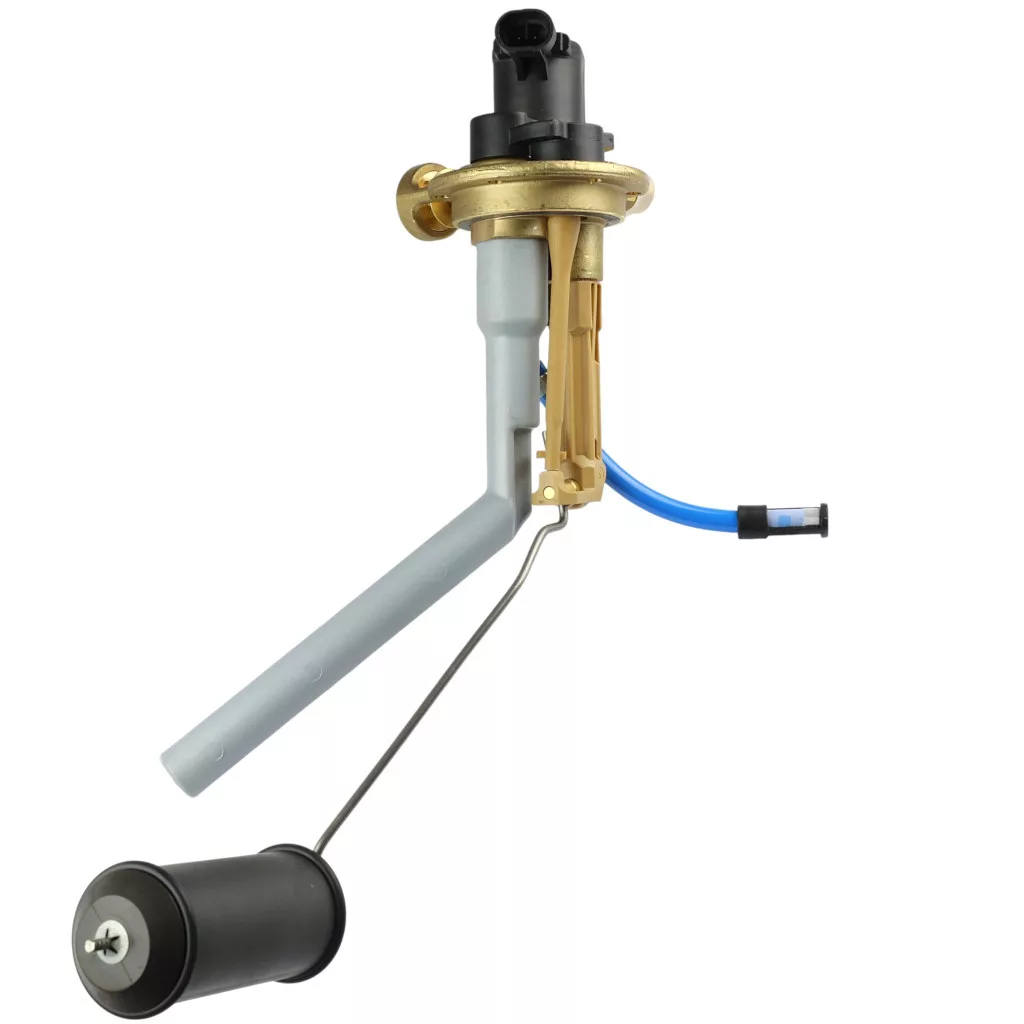

Multiszelep a rászerelt szintjelzővel. A szintjelző a modern rendszerekben már be van kötve a gázrendszer villamos rendszerébe is
- A tartályban lévő úszóval a multiszelep képes jelezni az üzemanyag szintjét, de ehhez szükséges egy külön rendelhető szintjelző jeladó is.
- A szintjelzők változó ellenállásukkal képesek a tartály szintjét jelezni a gázrendszer kapcsolója, vezérlője felé. Létezik belőlük olyan változat is, amelyik egy mechanikus mutatóval is ellátott.
Az AC Stag rendszer üzemmódváltó kapcsolója a folyékony LPG szintjét jelző LED-sorral
- A cseppfolyósgáz szintjét a sofőrnek rendszerint a benzin-gáz üzemmódváltó kapcsolóba épített LED-sor jelzi vissza.
- A tartályban a folyékony gáz hőtágulásához helyet kell hagyni. Ha teljesen feltöltenénk a tartályt gázzal, akkor egy 1C°-os hőemelkedés a gáz nyomásának ~7 baros emelkedésével járna. Ezért a tartályokat csak 80%-os töltöttségig szabad megtölteni. Multiszelepekben a szintjelző úszója működteti a túltöltésgátlót.
- A veszélyesen nagy nyomás esetén a multiszelep nyomáshatároló biztonsági szelepe a gázfázisú LPG-t a szabadba képes engedni.
- A szerelvényen van egy kézi elzárócsap is, amellyel le lehet zárni a gáz útját a töltőszelep és a motor felé.

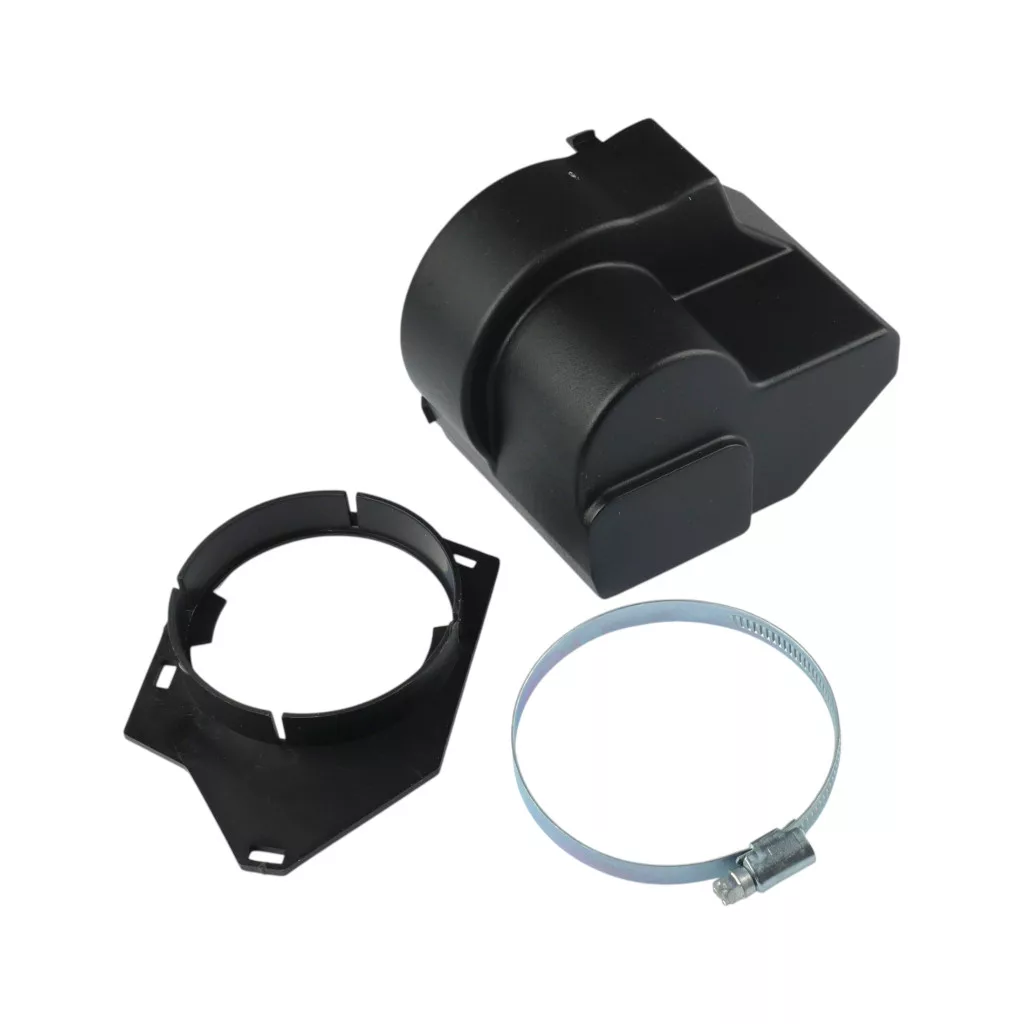

- Mivel a szelep a karosszérián kívül helyezkedik el, szellőztetésre nincs szükség. A multiszelepnek egy műanyag burkolata van, ami védi a környezeti hatásoktól.
Multiszelep és ház a tartályba szerelve
- Hátránya, hogy ebben az esetben legkevésbé védett a tartály és a szelep is: éri a felverődő víz, sár és téli sózás.
Hogyan válasszunk multiszelepet?
| Tartálytípus | Fő méret | Beépítési szög | Motor felé menő cső átmérője | |
| Hengeres | átmérő (pl. 315 vagy 360 mm) | 0° (vízszintes), 30°, 90° (függőleges) | 6 vagy 8 mm | |
| Belső toroid (pótkeréktartály) | tartálymagasság (pl. 200 vagy 250 mm) | 30° | 6 vagy 8 mm | |
| Külső toroid (pótkeréktartály) | tartálymagasság (pl. 200 vagy 250 mm) | 0° | 6 vagy 8 mm | |
