D=270mm /90° multiszelep, hengeres tartályhoz - Tomasetto
Cikkszám:
QD6RN

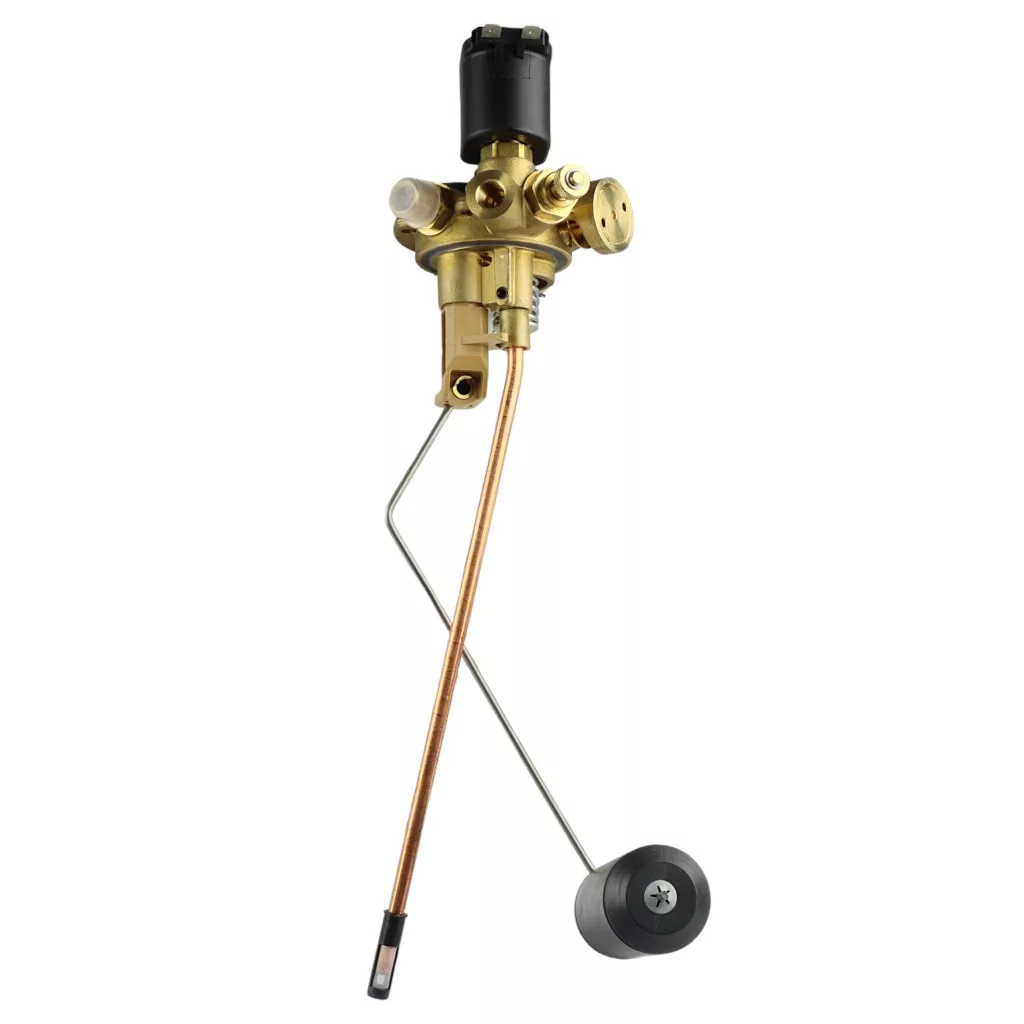

Multiszelep hengeres tartályokhoz
- A 270mm, 90°-os multiszelep olyan hengeres tartályokba szerelhető, amelyek átmérője 270mm és 90°-ban állnak.

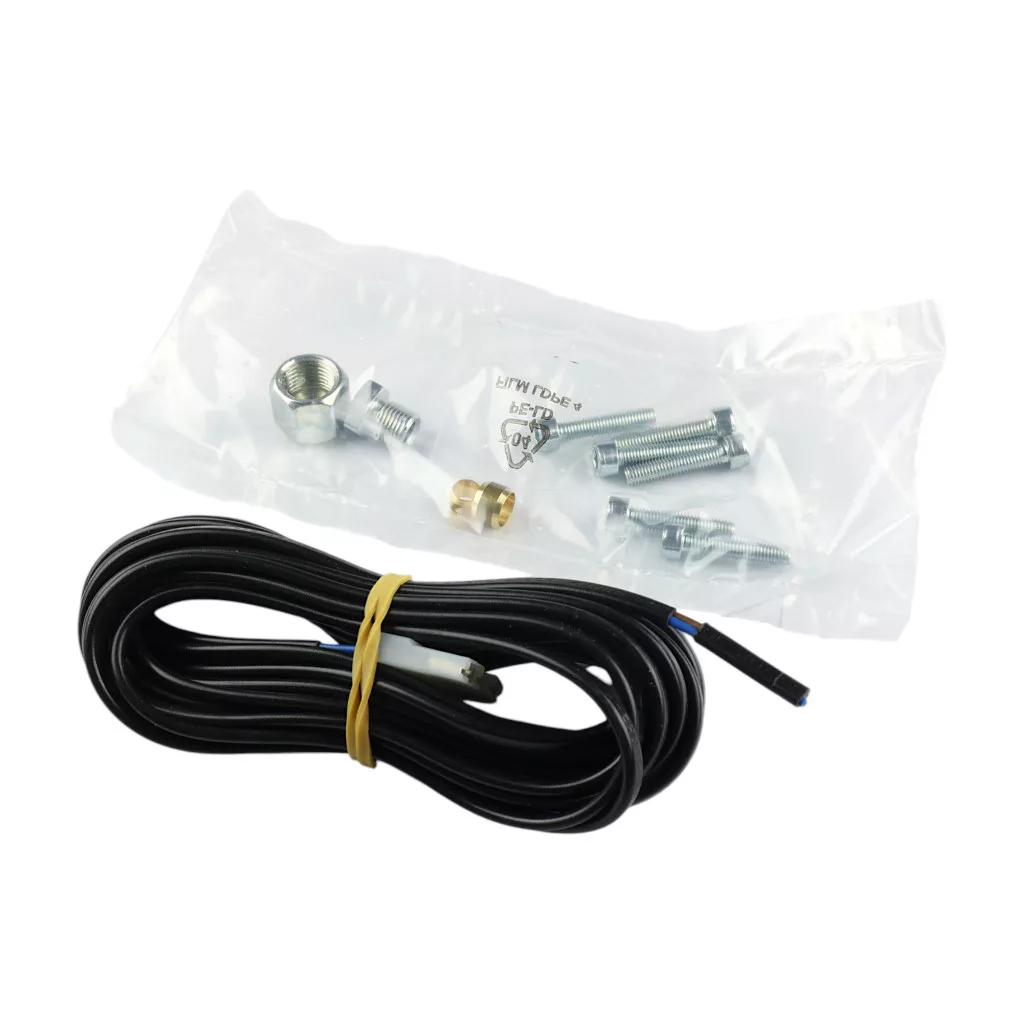

- A multiszelep bemenete a töltőszeleptől 8 mm külső átmérőjű rézcső, amelyhez roppantógyűrű és G1/4" belső menetes hollander is van a dobozban. Használható a DN6-os flexibilis termoplasztikus műanyag cső is a bemenetén, amelyhez kell még egy közdarab.
- Kimenetére 6 mm külső átmérőjű rézcső szerelhető, a dobozban lévő roppantógyűrűvel és M10x1-es külső menetes hollanderrel. Használható hozzá DN5-ös termoplasztikus műanyag gázcső is, amelynek használatához szükség van még egy közdarabra.
- A készlet tartalmazza a multiszelep felszereléséhez szükséges 6 db csavart is.

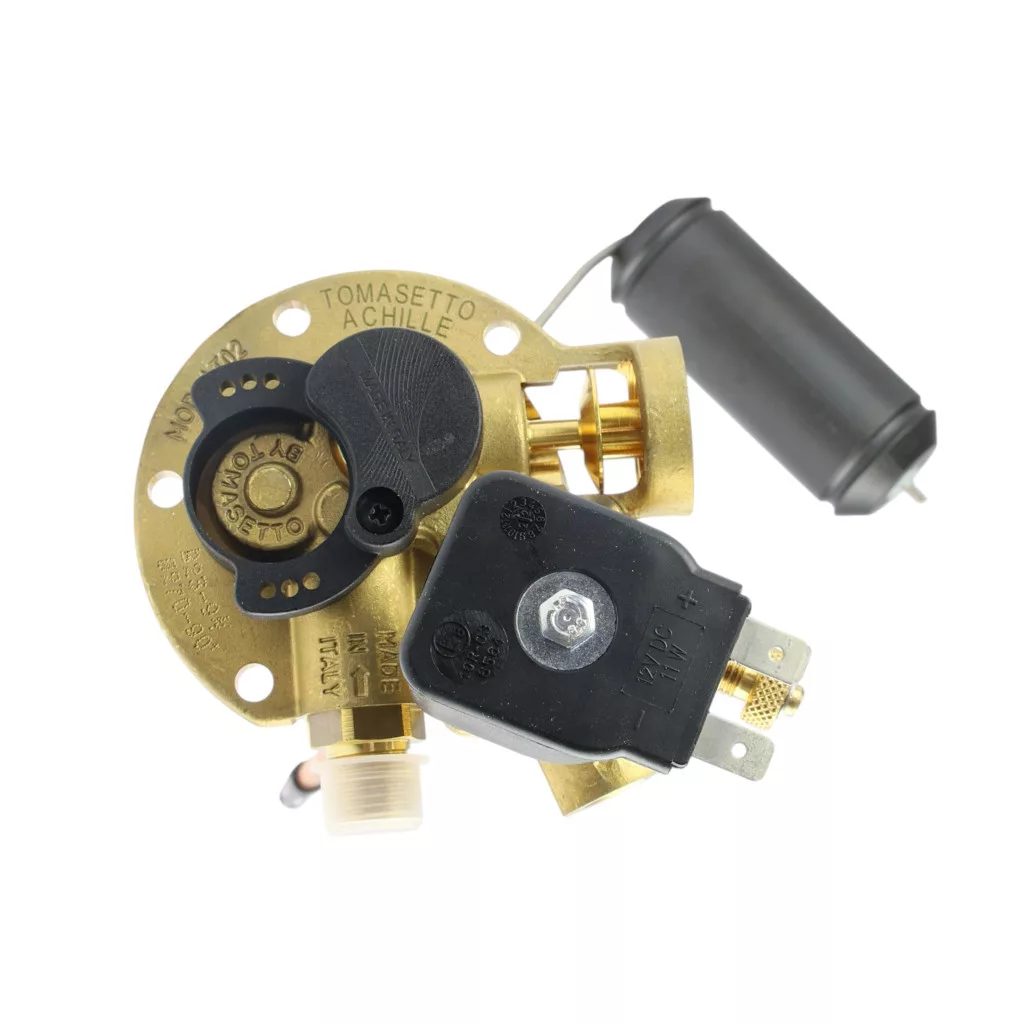

- A gáz elzárását mágnesszelep biztosítja, amelyhez vezeték és csatlakozó is van a csomagban.
- A tartály és multiszelep közötti tömítést a dobozban található tőkarika tömítés biztosítja.
Raktáron2 db
27 675 Ft
Adatok
Kategória:
Gyártó:
Tartály típusa:
D - Átmérő:
Multiszelep szöge:
Elektromos csatlakozó:
Bemeneti cső mérete:
Bemeneti csatlakozóidom:
Kimeneti cső mérete:
Kimeneti csatlakozóidom:
Mágnestekercs teljesítménye:
Mágnestekercs feszültsége:
Tömeg:
1,12 kg/db
Részletek
Multiszelep hengeres tartályokhoz
- A hengeres tartályokhoz kapható multiszelepek 0°, 30°, 90°-os beszerelési szögekkel elérhetőek. Ez azt jelenti, hogy a tartályt a megfelelő multiszelep használatával ilyen szögben kell beállítani. 0°-os a vízszintesen, 90°-os a függőlegesen beszerelt multiszelep.
D - a hengeres tartály átmérője
- A kiválasztás másik szempontja a tartály átmérője: különböző átmérőjű tartályokhoz különböző szelepek járnak. Így például más multiszelepet használnak egy 315 mm és másikat egy 360 mm átmérőjű hengeres tartályhoz.
- A legtöbb autóban olyan multiszelepet használnak, amelynek a kivezetése a motor felé 6 mm-es, de nagyobb teljesítményű járművek esetén célszerű a több gáz tárolására képes 8 mm-es rézcsövet használni. Ez utóbbi esetben olyan multiszelepre is van szükség, amelynek a kimenete ehhez a vastagabb csőhöz jó. Ezeket a multiszelepeket SUPER vagy EXTRA kivitelként jelölik a gyártók.
Multiszelep a rászerelt szintjelzővel. A szintjelző a modern rendszerekben már be van kötve a gázrendszer villamos rendszerébe is
- A tartályban lévő úszóval a multiszelep képes jelezni az üzemanyag szintjét, de ehhez szükséges egy külön rendelhető szintjelző jeladó is.
- A szintjelzők változó ellenállásukkal képesek a tartály szintjét jelezni a gázrendszer kapcsolója, vezérlője felé. Létezik belőlük olyan változat is, amelyik egy mechanikus mutatóval is ellátott.
Az AC Stag rendszer üzemmódváltó kapcsolója a folyékony LPG szintjét jelző LED-sorral
- A cseppfolyósgáz szintjét a sofőrnek rendszerint a benzin-gáz üzemmódváltó kapcsolóba épített LED-sor jelzi vissza.
- A tartályban a folyékony gáz hőtágulásához helyet kell hagyni. Ha teljesen feltöltenénk a tartályt gázzal, akkor egy 1C°-os hőemelkedés a gáz nyomásának ~7 baros emelkedésével járna. Ezért a tartályokat csak 80%-os töltöttségig szabad megtölteni. Multiszelepekben a szintjelző úszója működteti a túltöltésgátlót.
- A veszélyesen nagy nyomás esetén a multiszelep nyomáshatároló biztonsági szelepe a gázfázisú LPG-t a szabadba képes engedni.
- A szerelvényen van egy kézi elzárócsap is, amellyel le lehet zárni a gáz útját a töltőszelep és a motor felé.
- A zárt térben elehelyezett tartályt légtömören kell szigetelni, ezért a hengeres tartályokhoz gyártott multiszelepekhez szigetelt műanyag multiszelepházat is gyártanak, a multiszelepbe bevezetett gázcsöveket pedig gégecsővel ölelik körbe.
A multiszelep alatti fekete alkatrész a multiszelepház alja
- Hengeres tartályokat jellemzően a csomagtérben, a csomagtér padlóján helyezik el. Ha a csomagtér megtartása a cél, a pótkerék helyére szerelhető toroid tartály a megoldás – ezekhez külön multiszelep-család tartozik.
Hogyan válasszunk multiszelepet?
| Tartálytípus | Fő méret | Beépítési szög | Motor felé menő cső átmérője |
| Hengeres | átmérő (pl. 315 vagy 360 mm) | 0° (vízszintes), 30°, 90° (függőleges) | 6 vagy 8 mm |
| Belső toroid (pótkeréktartály) | tartálymagasság (pl. 200 vagy 250 mm) | 30° | 6 vagy 8 mm |
| Külső toroid (pótkeréktartály) | tartálymagasság (pl. 200 vagy 250 mm) | 0° | 6 vagy 8 mm |
